硫化劑是硅膠行業(yè)中經(jīng)常用到的一種助劑，通過一定條件下的硫化能讓硅膠成型，硅膠的成型也脫離不掉硫化劑。隨著市場(chǎng)的日益龐大，便出現(xiàn)了各種各樣的硫化劑，硅膠也從單單的成型要求延伸出更多不一樣的要求。今天小編要科普的知識(shí)是在使用單組份粉狀鉑金硫化劑時(shí)應(yīng)注意什么？

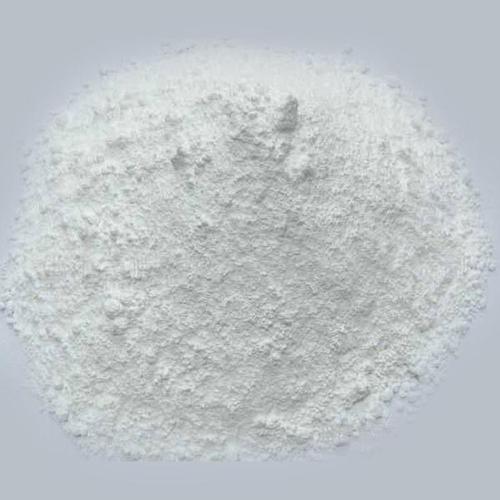

（圖為單組份粉狀鉑金硫化劑）

使用服務(wù)和使用比例：

本硫化劑適用于300A以下低硬度原料的模壓成型，具體使用比例如下：

30°A原料添加1.0%；

20°A原料添加0.8%；

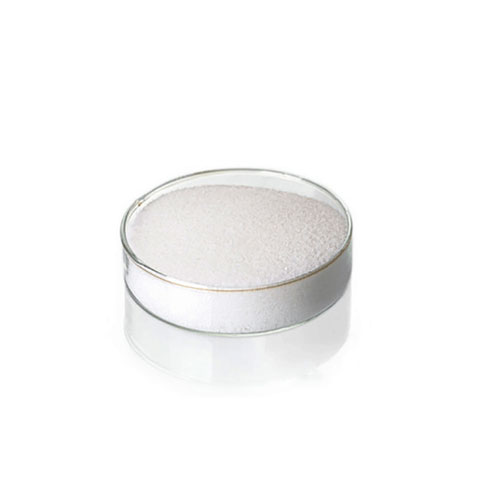

（圖為單組份粉狀鉑金硫化劑）

鉑金硫化劑的注意事項(xiàng)：

1、使用鉑金硫化劑時(shí)要先鏟除原料和反響系統(tǒng)中。如果在系統(tǒng)中對(duì)毒物無法鏟除，在此情況下，宜先用含氫硅油涂布于含毒物質(zhì)的基材外表，再進(jìn)行硫化。

2、使用鉑金催化劑進(jìn)行加成型流體硅橡膠硫化時(shí)，留意操控硫化溫度，防止溫度過高，由于在高溫反響時(shí)，有時(shí)會(huì)析出鉑，乃至更嚴(yán)重。

3、進(jìn)行硫化反響時(shí)，應(yīng)將催化劑加入到含不飽和鍵的物質(zhì)中，將含Si—H的反響物滴加到硫化系統(tǒng)中，或許將兩種反響物充分?jǐn)嚢杌靹蚝螅偌哟呋瘎?/span>

4、含Si—H 鍵的物質(zhì)（含氫硅油）過量一些較好。由于鉑金催化劑也含催化 Si—H鍵物質(zhì)的脫氫反響。造成Si—H鍵的損失，但含 Si—H鍵物質(zhì)的量與含鍵物質(zhì)的比值過大，導(dǎo)致有機(jī)硅凝膠伸長率下降，硬度進(jìn)步，一般操控在 1.1—1.4 的比值之間，關(guān)于硅橡膠比值操控1.4—1.之間較好。
